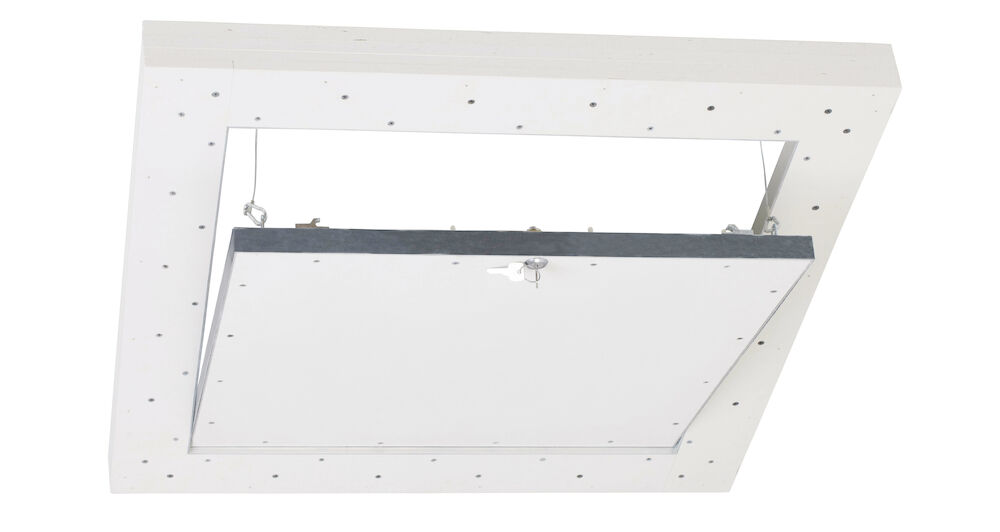

РЕВІЗІЙНИЙ ЛЮК SINIAT® FIRE-TECH EI120

«Ревізійний люк Siniat® Fire-tech EI120 призначений для установки в гіпсокартонні стелі Siniat. Люк складається з двох рам з алюмінієвих куточків: зовнішньої рами та внутрішньої. Стулка заслінки зроблена з плитам Promatect®-XS товщиною 2x12,5 мм. На заслінку приклеєно розбухаючий протипожежний ущільнювач товщиною приблизно 1 мм. лист по всьому його периметру. Каркас покритий плитами Promatect®-XS загальною товщиною 60 мм (2х12,5 мм, 1х15,0 мм і 1х20,0 мм). До рами кріпиться бортик з плит Promatect®-XS товщиною 2х15,0 мм, на який приклеюється розширювальний протипожежний ущільнювач товщиною ~ 1 мм. Покриття складається з плит Promatect®-XS загальною товщиною 35 мм (1x15,0 мм + 1x20,0 мм). Всі механічні елементи ревізійного люка (засувки, петлі, стулка люка) з внутрішньої сторони додатково укріплені двокомпонентною кришкою з плитPromatect®-XS товщиною 1х20 мм + 1х15 мм. Можливість зняття люка з рами гарантує повний доступ до простору над стелею. Кришка іде врівень з алюмінієвим профільним каркасом - шпаклівки не потребує. Для вирівнювання рами зі стулкою люка використовуються знімні поворотні петлі та металеві замки Mini-Latsch. Щоб люк не випав, встановлено трос, який кріпиться до рами. Як аксесуар можна встановити циліндричний замок

Далі

Характеристики:

При проектуванні конструкції підвісної стелі слід ретельно спланувати розташування ревізійного люка Siniat® Fire-tech. Монтажний отвір повинен бути на 215 мм більше розмірів стулки заслінки. Перед установкою ревізійного люка виготовте додаткову підконструкцію з профілів Nida CD60, розташувавши їх за розмірами. Підготовлена ​​таким чином підконструкція повинна бути підвішена в чотирьох точках до несучої конструкції стелі за тією ж технологією, за якою вона виготовлена ​​(наприклад, підвіс на Nida ES60 або кріпильні стрижні). Далі виріжте отвір для кріплення (лобзиком або дірочковою пилкою), пам’ятаючи, що зрізані краї повинні бути рівними та прямими. Потім через отвір вставте ревізійний люк в порожній простір стелі. Для установки рами ревізійного люка зніміть стулку люка і задню кришку (кришку) і притисніть раму до конструкції з профілів Nida, закріпивши за допомогою гвинтів на максимальній відстані 15 см. На завершальному етапі слід зашпаклювати стики з панеллю, включаючи шурупи для листового металу, а після висихання загладити нерівності. Очистіть обидві алюмінієві рами ревізійного люка і надіньте задню кришку. З міркувань безпеки слід встановити захист у вигляді сталевого троса.

Переваги:

  • Використання панелей Nida Ogień+ з підвищеною вогнестійкістю дозволяє отримати високі параметри в області протипожежного захисту.
  • Рамки ревізійних люків з високоякісного алюмінію гарантують високу міцність і жорсткість конструкції люка.
  • Унікальна конструкція ревізійних люків забезпечує вогнестійкість при впливі вогню з двох сторін - зовні і зсередини.
  • Використання вогнестійких плит Promatec®-XS компанії Promat - лідера в галузі пасивного протипожежного захисту.
  • Точне підгонка плит до рами ревізійних люків позбавляє від шпаклювання шурупів і з'єднань.
  • Ручне виготовлення ревізійних стулок гарантує дуже високу якість і довговічність ревізій стелі.
  • Швидкий і простий монтаж завдяки ідеальному виконанню всіх елементів оглядових люків.
  • Використання кільцевої прокладки, забезпечує високу вогнестійкість заслінок.
  • Використання алюмінієвих петель і сталевих кріпильних шнурів запобігає випаданню ревізійних люків з алюмінієвої рами.
  • Додатковий циліндровий замок з одним або кількома ключами та металеві замки Mini-Latsch дозволяють швидко та легко отримати доступ до перегляду стелі.
  • Розміри оглядових люків доступні від мін. 200x200 мм до макс. 800х800 мм.
  • Можливість виготовлення клапанів будь-якого розміру (в діапазоні 200 - 800 мм).
