РЕВІЗІЙНИЙ ЛЮК Siniat® Fire-tech EI60

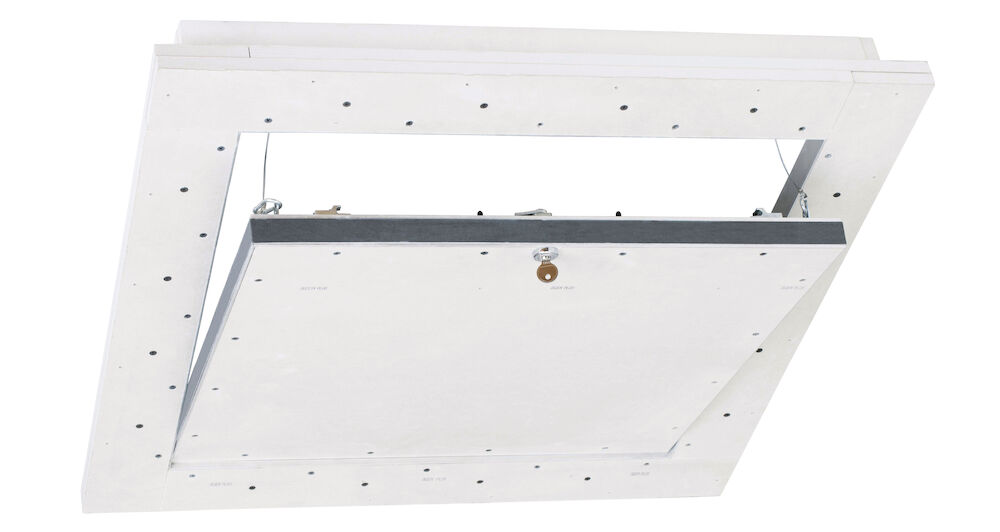

Ревізійний люк Siniat® Fire-tech EI60 призначений для монтажу в гіпсокартонні стелі Siniat. Люк складається з двох рам з алюмінієвих кутиків: зовнішньої – рами та внутрішньої, що становить структурний каркас з двома гіпсокартонними плитами Nida Ogień+ товщиною 2x15,0 мм. Лицьова сторона дверної коробки обшита плитами Nida Ogień+ товщиною 2х15,0 мм. З внутрішньої сторони дверної коробки кріпиться вінець з плит Promatect®-XS товщиною 2х15,0 мм, який є опорою для кріплення люка зсередини (кришки). Обід захищений плитами Nida Ogień+ товщиною 2x12,5 мм, з’єднаними сталевими скобами. По колу обода з внутрішньої сторони наклеєна вогнева пломба товщиною приблизно 1 мм. Всі механічні елементи ревізійного люка (засувки, петлі, стулка люка) додатково захищені зсередини двокомпонентною кришкою з плит Nida Ogień+ товщиною 2х12,5 мм. Щоб люк не випав, встановлено трос, який кріпиться до рами. Як аксесуар можна встановити циліндричний замок

Далі

Характеристики:

При проектуванні конструкції підвісної стелі слід ретельно спланувати розташування ревізійного люка Siniat® Fire-tech. Монтажний отвір повинен бути на 185 мм більше розмірів стулки заслінки. Перед установкою ревізійного люка виготовте додаткову підконструкцію з профілів Nida CD60, розташувавши їх за розмірами. Підготовлена таким чином підконструкція повинна бути підвішена в чотирьох точках до несучої конструкції стелі за тією ж технологією, за якою вона виготовлена (наприклад, підвіс на Nida ES60 або кріпильні стрижні). Далі виріжте отвір для кріплення (лобзиком або дірочковою пилкою), пам’ятаючи, що зрізані краї повинні бути рівними та прямими. Потім через отвір вставте ревізійний люк в порожній простір стелі. Для установки рами ревізійного люка зніміть стулку люка і задню кришку (кришку) і притисніть раму до конструкції з профілів Nida, закріпивши за допомогою гвинтів на максимальній відстані 15 см. На завершальному етапі слід зашпаклювати стики з панеллю, включаючи шурупи для листового металу, а після висихання загладити нерівності. Очистіть обидві алюмінієві рами ревізійного люка і надіньте задню кришку (кришку). З міркувань безпеки слід встановити захист у вигляді сталевого троса.

Переваги:

  • Плит Nida Ogień+ з підвищеною вогнестійкістю дозволяють отримати високі параметри в області вогнезахисту.
  • Рамки ревізійних люків з високоякісного алюмінію гарантують високу міцність і жорсткість конструкції люка.
  • Унікальна конструкція ревізійних люків забезпечує вогнестійкість при впливі вогню з двох сторін - зовні і зсередини.
  • Використання вогнестійких плит Promatec®-XS компанії Promat - лідера в галузі пасивного протипожежного захисту.
  • Точне підгонка плит до рами ревізійних люків позбавляє від шпаклювання шурупів і з'єднань.
  • Ручне виготовлення ревізійних стулок гарантує дуже високу якість і довговічність стелі.
  • Використання кільцевої прокладки, що спучується, забезпечує високу вогненепроникність заслінок.
  • Використання алюмінієвих петель і сталевих кріпильних шнурів запобігає випаданню ревізійних люків з алюмінієвої рами.
  • Додатковий циліндровий замок з одним або кількома ключами та металеві замки Mini-Latsch дозволяють швидко та легко отримати доступ до перегляду стелі.
  • Розміри оглядових люків доступні від мін. 200x200 мм до макс. 800х800 мм.
  • Можливість виготовлення клапанів будь-якого розміру (в діапазоні 200 до 800 мм).
